[방산 하드웨어 설계 가이드] OpenVPX vs SOSA, 무엇이 다를까? 3U/6U 호환성부터 5대 핵심 임무까지

OpenVPX vs SOSA 호환성의 비밀, 그리고 5대 핵심 임무 분야

방산·항공우주 분야에서 VPX 기반 하드웨어를 설계하다 보면 이런 질문을 하게 됩니다.



“3U VPX 보드이고 슬롯 크기도 같은데, 제조사가 달라도 그냥 교체해서 사용할 수 있을까?”



겉으로 보면 같은 VPX 보드입니다.

하지만 실제 시스템에 장착했을 때 데이터가 제대로 전달되는지, 전원과 신호가 안전하게 연결되는지, 소프트웨어까지 정상적으로 연동되는지는 별개의 문제입니다.



이 차이를 이해하기 위해서는 OpenVPX와 SOSA의 관계를 정확하게 이해할 필요가 있습니다.

결론부터 말하면,



OpenVPX는 공통 하드웨어 기반을 제공하지만, 특정 프로파일과 핀맵을 선택하는 방식에 따라

상호운용성이 달라질 수 있습니다. 반면 SOSA는 OpenVPX를 기반으로 필요한 프로파일과 인터페이스, 시스템 요구사항을 보다 구체적으로 규정해 제조사 간 상호운용성을 높이는 것을 목표로 합니다.



즉, “같은 VPX”와 “SOSA Conformant”는 같은 의미가 아닙니다.



1. 먼저 이해해야 할 OpenVPX

VPX는 단순히 하나의 보드 규격을 의미하는 것이 아닙니다.

VITA 46 계열과 OpenVPX 계열 표준은 VPX 시스템에서 사용되는 커넥터, 슬롯, 고속 직렬 인터페이스, 프로파일 등을 정의하는 여러 표준의 집합으로 이해하는 것이 좋습니다.



대표적으로 다음과 같은 구조를 생각할 수 있습니다.

3U / 6U 폼팩터

→ 커넥터 구조
→ 슬롯 프로파일
→ 핀 할당
→ 데이터 패브릭
→ 전원 및 관리 인터페이스

여기서 중요한 부분이 바로 Slot Profile입니다.



같은 3U VPX라고 해도 시스템 설계자가 어떤 프로파일을 선택하느냐에 따라 백플레인의 연결 구조가 달라질 수 있습니다.

예를 들어,

• PCIe 중심 시스템
• Ethernet 중심 시스템
• Serial RapidIO 기반 시스템
• FPGA 데이터 처리 시스템
• RF/광 인터페이스가 포함된 시스템

등은 동일한 VPX 폼팩터를 사용하더라도 실제 백플레인 연결 구조가 서로 다를 수 있습니다.

따라서 “3U VPX이니까 서로 교체 가능하다”는 판단은 위험합니다.



2. 왜 같은 VPX 보드인데 호환되지 않을까?

핵심은 폼팩터와 인터페이스가 서로 다른 개념이라는 것입니다.

예를 들어 두 보드가 모두 3U VPX라고 가정해보겠습니다.

제조사 A

• Processor
• PCIe
• 10/25GbE
• Serial I/O

제조사 B

• FPGA
• 100GbE
• RF Data Converter
• 광 인터페이스

두 제품 모두 3U VPX 슬롯에 물리적으로 들어갈 수 있습니다.



하지만 백플레인에서 사용하는 Data Plane / Control Plane / Expansion Plane의 연결 방식과 핀 할당이 서로 다르면 정상적인 시스템 구성이 불가능할 수 있습니다.



따라서 VPX 시스템을 설계할 때는 다음 순서로 확인해야 합니다.

Board Form Factor

Slot Profile

Backplane Profile

Connector / Pin Assignment

Fabric Interface

Protocol

Software / Middleware



즉, 단순히 “3U VPX인가?”만 확인해서는 부족합니다.



3. OpenVPX의 강점은 '자유도'에 있다

OpenVPX의 중요한 장점은 다양한 시스템 요구사항에 대응할 수 있다는 것입니다.

방산 시스템은 플랫폼과 임무에 따라 요구사항이 매우 다릅니다.

예를 들어,

• 레이더
• 전자전
• EO/IR
• 통신
• SIGINT
• ISR
• 미션컴퓨팅

등은 요구되는 데이터 처리량과 인터페이스가 모두 다릅니다.



OpenVPX는 이러한 다양한 요구사항을 수용할 수 있도록 여러 슬롯 프로파일과 인터페이스 구성을 제공합니다.

하지만 여기에는 한 가지 문제가 발생합니다.



자유도가 높아질수록 시스템 설계자가 직접 결정해야 하는 사항도 많아진다.



결국 시스템 통합업체가

• 어떤 프로파일을 선택할 것인지
• 어떤 핀을 사용할 것인지
• 어떤 데이터 패브릭을 사용할 것인지
• 어떤 백플레인을 구성할 것인지

를 구체적으로 정의해야 합니다.



이것이 OpenVPX와 SOSA를 구분하는 중요한 출발점입니다.

4. SOSA는 OpenVPX와 경쟁하는 표준이 아니다

여기서 흔히 발생하는 오해가 있습니다.



“OpenVPX와 SOSA 중 하나를 선택하는 것 아닌가?”



정확하게는 그렇지 않습니다.



SOSA는 OpenVPX를 기반으로 하는 개방형 시스템 아키텍처 접근법에 가깝습니다.



즉,

SOSA

OpenVPX

VITA 표준

3U / 6U VPX Hardware

와 같은 관계로 이해하면 쉽습니다.



SOSA는 단순히 보드의 크기를 정의하는 것이 아니라,

• 하드웨어 인터페이스
• 프로파일
• 데이터 패브릭
• 네트워크
• 컴퓨팅
• 센서 인터페이스
• 소프트웨어
• 보안
• 시스템 관리

등을 포함하는 보다 넓은 상호운용성 체계를 지향합니다.



5. SOSA가 중요한 이유: "교체 가능한 시스템"

SOSA의 핵심 철학을 한 문장으로 표현하면 다음과 같습니다.



특정 제조사의 제품에 시스템 전체가 종속되지 않도록 하면서, 여러 공급업체의 하드웨어와 소프트웨어를

하나의 개방형 아키텍처에서 통합할 수 있도록 하자.



예를 들어 기존 시스템에서

Vendor A Processor

→ Vendor A FPGA

→ Vendor A Backplane

→ Vendor A Software

와 같이 하나의 업체에 종속되는 구조가 만들어질 수 있습니다.



SOSA가 지향하는 방향은 이를

Vendor A Processor

Vendor B FPGA

Vendor C I/O

공통 Backplane

공통 Software Architecture

와 같은 구조로 발전시키는 것입니다.



물론 여기서 중요한 전제가 있습니다.

SOSA 호환 = 무조건 아무 보드나 꽂으면 작동

이라는 의미는 아닙니다.



실제 시스템에서는 반드시 동일한 SOSA 프로파일, 해당 기능 요구사항, 핀맵, 인터페이스, 전원, 냉각, 소프트웨어 및 인증/적합성 조건 등을 확인해야 합니다.



따라서 정확한 표현은



SOSA는 제조사 간 상호운용성을 높이기 위한 규격화된 시스템 구성과 인터페이스를 제공한다.



라고 보는 것이 적절합니다.



6. OpenVPX와 SOSA의 가장 중요한 차이

두 개념을 하드웨어 엔지니어 관점에서 비교하면 다음과 같습니다.

기본 목적	VPX 기반 개방형 하드웨어 구조	센서·컴퓨팅 시스템의 상호운용성 강화
기반	VITA VPX 계열	OpenVPX + 다양한 관련 표준
폼팩터	3U / 6U 등	주로 OpenVPX 기반
Slot Profile	다양한 선택 가능	SOSA에서 지정·권장되는 프로파일 중심
핀맵	선택한 프로파일에 따라 결정	SOSA 요구사항에 따라 보다 구체적으로 제한
데이터 패브릭	시스템 설계에 따라 다양	Ethernet 등 표준화된 인터페이스 활용
소프트웨어	별도 구현 가능	FACE 등 개방형 SW 표준과 연계
상호운용성	프로파일·시스템 설계에 따라 달라짐	제조사 간 상호운용성 향상에 초점
제조사 Lock-in	설계에 따라 발생 가능	이를 줄이는 것이 핵심 목표
적용 분야	광범위한 임베디드 시스템	센서·EW·ISR·미션컴퓨팅 등

7. SOSA의 진짜 핵심은 '핀맵' 하나가 아니다

SOSA를 단순히

“VPX 핀맵을 통일한 표준”

이라고 이해하면 너무 좁습니다.



SOSA의 핵심은 하드웨어에서 소프트웨어까지 이어지는 전체 시스템의 개방형 구조입니다.

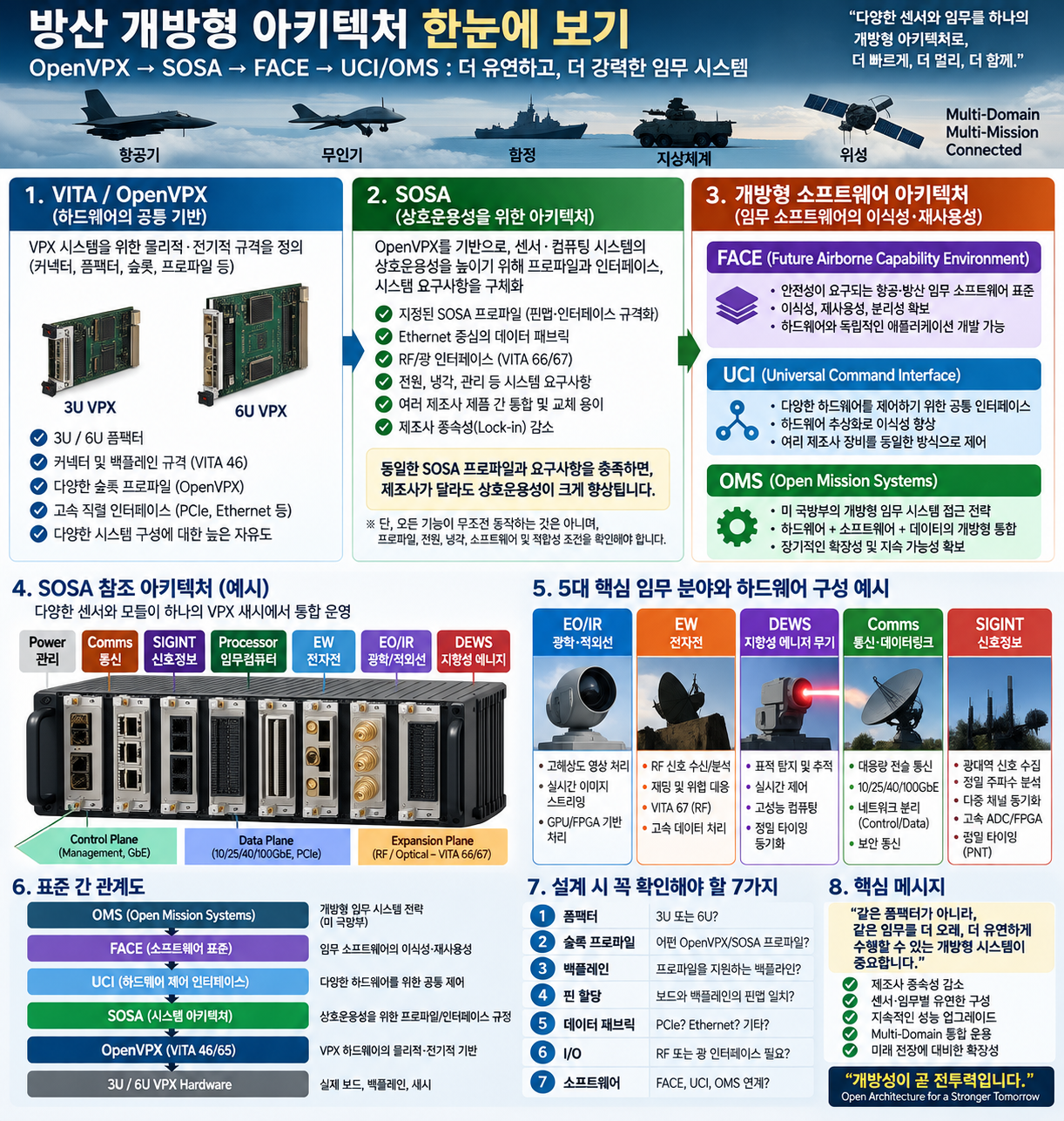

대표적인 관련 표준을 연결하면 다음과 같은 그림으로 이해할 수 있습니다.



따라서 SOSA 시스템을 설계할 때는 하드웨어 슬롯만 보는 것이 아니라 전체 아키텍처를 함께 봐야 합니다.



8. SOSA가 주목하는 5대 핵심 임무 분야

그렇다면 왜 SOSA와 같은 개방형 아키텍처가 중요할까요?

현대 무기체계에서는 하나의 플랫폼에 다양한 센서와 고성능 컴퓨팅 시스템이 통합되기 때문입니다.

대표적인 임무 영역을 살펴보겠습니다.

① EO/IR — 전자광학·적외선

EO/IR 시스템은 카메라, 열상 센서 등을 통해 고해상도 영상을 획득합니다.

문제는 영상 데이터의 양입니다.

고해상도 센서가 증가하면서 단순한 CPU 기반 처리만으로는 부족할 수 있습니다.



따라서 시스템에는

Sensor

High-Speed I/O

FPGA

GPU / CPU

AI / Image Processing

구조가 필요합니다.



SOSA 기반 시스템에서는 이러한 센서 데이터와 고성능 프로세싱 모듈을 공통 아키텍처에서 구성하는 것이 중요합니다.

② EW — 전자전

전자전 시스템은 SOSA가 대표적으로 주목하는 분야 중 하나입니다.

EW 시스템에서는 매우 빠른 시간 안에

RF 신호 수신

ADC

FPGA / DSP

신호 분석

위협 판단

대응

이라는 처리가 이루어져야 합니다.



따라서 높은 데이터 처리량과 낮은 지연시간이 중요합니다.

이 때문에 VPX 기반 FPGA, RF, 광 인터페이스와 고속 Ethernet 등을 결합한 구조가 활용될 수 있습니다.



특히 VITA 66 계열 광 인터페이스와 VITA 67 계열 RF 인터페이스는 이러한 고속 센서·RF 시스템의 물리적 인터페이스를 구성하는 중요한 요소입니다.

③ DEWS — Directed Energy Weapon System

DEWS, 즉 지향성 에너지 무기체계 역시 고성능 실시간 컴퓨팅이 필요한 분야입니다.

예를 들어 시스템 내부에는

Sensor

Target Detection

Tracking

Mission Management

Effect Control

과 같은 처리 과정이 필요합니다.



이 과정에서 센서 데이터 처리와 실시간 제어를 담당하는 프로세서 및 FPGA가 중요합니다.



특히 시스템을 장기간 운용하기 위해서는 특정 제조사의 독점적인 하드웨어 구조보다는 교체와 업그레이드가 가능한 개방형 아키텍처가 중요한 설계 요소가 됩니다.

④ Communications — 통신·전술 데이터링크

현대 전장에서는 플랫폼 하나가 독립적으로 움직이지 않습니다.

항공기, 무인기, 지상체계, 함정, 위성 등이 서로 연결됩니다.

따라서

Sensor Data

Mission Computer

Ethernet / Tactical Network

다른 플랫폼

이라는 데이터 흐름이 중요합니다.



SOSA 기반 시스템에서도 Ethernet 기반 고속 데이터 패브릭은 중요한 역할을 합니다.

특히 10/25/40/100GbE와 같은 고속 네트워크 기술이 적용되면서 VPX 백플레인 자체가 단순한 보드 연결 구조를 넘어 고속 데이터 네트워크의 일부로 발전하고 있습니다.

⑤ SIGINT — 신호정보

SIGINT 시스템에서는 매우 다양한 주파수의 신호를 수집하고 분석해야 합니다.

따라서 여러 개의 RF 수신기와 FPGA가 동시에 동작하면서 정확한 시간 기준과 동기화를 유지해야 합니다.

대표적인 구성은 다음과 같습니다.

RF Antenna

RF Front-End

ADC

FPGA

High-Speed Fabric

Mission Processor

Signal Analysis



이 과정에서 정밀한 Clock과 Timing 구조가 매우 중요합니다.



특히 여러 센서와 처리 모듈이 동일한 시간 기준을 공유해야 하는 시스템에서는 Timing / Synchronization Architecture가 전체 시스템 성능에 직접적인 영향을 미칠 수 있습니다.



9. 결국 SOSA의 핵심은 'Multi-Vendor + Multi-Function'

5개 분야를 하나로 묶어보면 SOSA의 방향성이 더욱 명확해집니다.

"Common Open Architecture"

VPX Hardware

High-Speed Ethernet

FPGA / CPU / GPU

RF / Optical I/O

Open Software Architecture



이렇게 되면 동일한 미션컴퓨터 플랫폼에서 임무에 따라 모듈을 변경하거나 추가할 수 있는 기반을 마련할 수 있습니다.

예를 들어 동일한 6U VPX 섀시에서



EW Mission → RF + FPGA 중심

EO/IR Mission → GPU + Image Processing 중심

SIGINT Mission → RF + FPGA + Timing 중심

으로 구성하는 방식입니다.



바로 이런 재사용성과 확장성이 개방형 아키텍처의 중요한 가치입니다.



10. 하드웨어 설계자가 반드시 확인해야 할 7가지

SOSA 또는 OpenVPX 시스템을 검토한다면 단순히 제품 카탈로그에서

“3U VPX”

라는 문구만 확인해서는 안 됩니다.

다음 항목을 반드시 확인해야 합니다.

① Form Factor

3U인가 6U인가?

② Slot Profile

어떤 OpenVPX/SOSA 프로파일을 사용하는가?

③ Backplane

백플레인이 해당 프로파일을 지원하는가?

④ Pin Assignment

보드와 백플레인의 핀 할당이 일치하는가?

⑤ Data Fabric

PCIe인가, Ethernet인가, 또는 다른 인터페이스인가?

⑥ I/O

RF 또는 광 인터페이스가 필요한가?

⑦ Software

FACE, UCI, OMS 등 관련 소프트웨어 아키텍처와 어떻게 연결되는가?

이 7가지를 확인해야 비로소 “실제로 통합 가능한 VPX 시스템”인지 판단할 수 있습니다.

11. 결론 — VPX의 시대에서 Open Architecture의 시대로

VPX는 방산·항공우주 분야에서 오랫동안 검증된 고성능 임베디드 컴퓨팅 플랫폼입니다.

하지만 현대 무기체계에서는 단순히 “보드가 꽂히는 것”만으로는 충분하지 않습니다.

중요한 것은 전체가 얼마나 개방적으로 구성되는가입니다.



OpenVPX는 이러한 시스템의 물리적·전기적 기반을 제공하고, SOSA는 여기에 표준화된 프로파일과 인터페이스, 시스템 아키텍처 및 관련 개방형 표준을 결합하여 상호운용성을 높이는 방향으로 발전하고 있습니다.



따라서 방산 하드웨어 설계에서 중요한 질문은 더 이상



“이 보드가 3U VPX인가?”

가 아닙니다.



보다 정확한 질문은 다음과 같습니다.



“이 보드가 우리 시스템의 OpenVPX/SOSA 프로파일과 핀맵, 데이터 패브릭, I/O, 전원·냉각 및

소프트웨어 아키텍처까지 실제로 호환되는가?”



이 질문을 기준으로 설계를 시작해야 제조사 종속성을 줄이고, 향후 CPU·FPGA·GPU·RF·통신 모듈을 보다 유연하게 교체할 수 있는 차세대 개방형 방산 시스템을 구축할 수 있습니다.

한 줄 정리

OpenVPX는 '공통 하드웨어 기반'이고, SOSA는 그 기반 위에서 '상호운용 가능한 임무 시스템'을 만들기 위한 아키텍처라고 이해하면 가장 쉽습니다.
